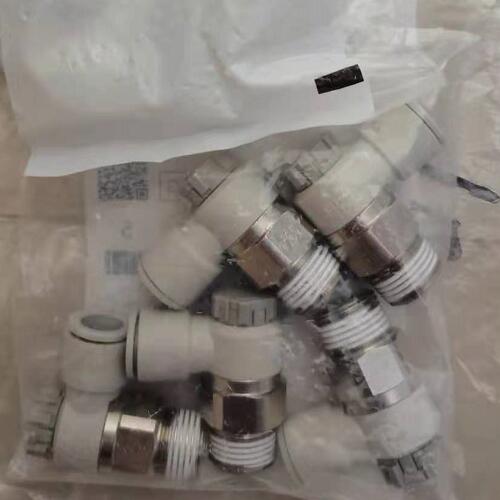

讲解SMC流量控制阀AS3201FG-03-08A
产品作用:
速度控制的气缸缸径和对气缸速度变化范围的要求，计算控制流量的范围，然后从产品样本上查节流特性曲线，选择速度控制阀范围的规格。即控制流量范围应处于速度控制阀的节流特性曲线的流量范围内，控制流量应小于节流阀的全开时的流量。如希望均匀调节，则节流特性曲线宜为直线。
采用推压锁定式，提高针阀锁定的作业性
●手轮大型化
●管子装卸性提高
插入力减小30% (8 N)
适合管子材质 尼龙 / 软尼龙 / 聚氨酯 / FEP / PFA
使用流体 空气
使用压力 1 MPa
使用压力 0.1 MPa
耐压力 1.5 MPa
环境温度 -5～60℃
使用流体温度 -5～60℃
C值 2.4 dm3/(s·bar)
脱离力减小20% (5 N)※
※确保管子拉拔强度与现行产品相同
●无电解镀镍规格标准化
●360°/可以自由配管(多种接管形式)
产品型号:
3C-D-Z73L
3C-D-A93L
3C-IS3000-02
AN600-10
AN900-20
BA7-040
BA7-06312
BM5-040
BMA2-040A
BMA3-040
BMA3-063
BMB5-032
CJPB10-10
CM2C32-50Z
CM2E32-50Z
CM-T032B
3C-D-A93L
D-H7B
ARG30K-03G1H-B
PF3W704-03-BT-MR
讲解SMC流量控制阀AS3201FG-03-08A
功能特点：
1. SMC流量控制阀AS3201FG-03-08A采用按压式锁紧机构，操作者轻推手轮即可固定针阀位置，相比传统螺纹锁母方式单次锁紧耗时缩短约0.5秒。
2. 手轮外围直径增大至40mm，手指接触面积扩大25%，戴厚手套时仍能精准旋转调节。
3. 快插接头插入力实测8N，脱离力5N，同时管材拉拔强度保持18N以上，符合JIS B 8371标准。
4. 阀体表面经无电解镀镍处理，在中性盐雾环境测试96小时无腐蚀点，满足食品医药行业卫生要求。
5. 内部节流通道采用渐缩式设计，Cv值0.14，在0.1~1MPa压力范围内流量调节比达50:1。
6. 进/出气口可相对360°旋转，接管后气管走向可任意弯曲，避免管路折死。
适用范围：
1. SMC流量控制阀AS3201FG-03-08A适用于缸径8~40mm的双作用气缸速度控制，可稳定调节活塞速度从5mm/s到500mm/s。
2. 兼容外径6mm或8mm的尼龙、聚氨酯、FEP、PFA气管，无需更换密封圈即可切换材质。
3. 使用温度区间-5~60℃，适合涂装车间、电子装配线、包装机械等无油压缩空气系统。
4. 推荐用于需要频繁更换节流设定值的工位，如自动化夹具抓取力度调整。
与其他产品对比：
| 对比项目 | SMC AS3201FG-03-08A | 普通锁母式节流阀 |
| --- | --- | --- |
| 锁紧方式 | 按压锁定，无旋转偏移 | 锁母旋紧，易产生0.5~1圈误调 |
| 手轮操作力 | 扭矩0.15 N·m | 扭矩0.25 N·m |
| 插入力 | 8N | 12N |
| 镀层 | 无电解镀镍 | 镀锌或未镀 |
| 节流线性度 | 10%~90%开度内线性误差≤3% | 线性误差≥8% |
| 配管方向 | 360°任意 | 固定90°或180° |
核心优势：
1. SMC流量控制阀AS3201FG-03-08A的按压锁定结构使针阀位置重复定位精度达±0.02圈，确保批次产品速度一致性。
2. 节流特性曲线在流量占比20%~80%区间接近直线，工程师可按刻度盘直接换算流量值。
3. 阀芯密封件采用HNBR橡胶，耐油雾性能较NBR提升3倍，在油雾浓度10mg/m3下仍可稳定动作100万次。
4. 所有螺纹接口均内置密封垫圈，无需额外缠绕生料带即可达到0.1MPa以下泄漏量≤10cm3/min。
选型与使用注意事项：
1. 选型时先计算气缸所需最大流量Q(NL/min)，确保SMC流量控制阀AS3201FG-03-08A在全开压力0.6MPa下流量≥1.2×Q。
2. 安装时注意阀体侧面箭头方向必须指向气缸进气端，反向使用会导致单向阀失效使活塞无法回退。
3. 手轮旋转范围仅限0~10圈，超出极限位置可能损坏限位挡片。
4. 气管插入深度需达到管端标记线位置（约15mm），否则密封圈无法完全包裹气管。
5. 每工作1000小时或换接不同材质气管后，检查密封圈是否出现永久压缩变形，必要时更换零件号AS3201-SET。
常见问题解答：
1. SMC流量控制阀AS3201FG-03-08A能否安装在排气侧控制速度？
该阀为单向节流阀，进气侧节流、排气侧全开；如安装在排气侧，需选用带逆止功能的双单向节流阀（如ASD系列）。
2. 调节手轮时出现卡滞且伴随异响怎么办？
可能原因：针阀螺纹混入粉尘。建议拆下手轮用气枪吹净螺纹槽，然后在螺纹处涂SMC专用润滑脂（GR-S-1）0.1g。
3. 该阀与AS3201F-03-08A有何区别？
末尾“G”表示带推压锁定功能，无“G”则为普通锁母结构；两者接口尺寸一致。
4. 长期使用后流量调节效果变差，如何恢复？
先拆卸阀芯检查密封面是否有划痕，若密封面完好则清洗内部通道；若密封面损坏需更换阀芯组件（零件号AS3201-8A-KIT）。
