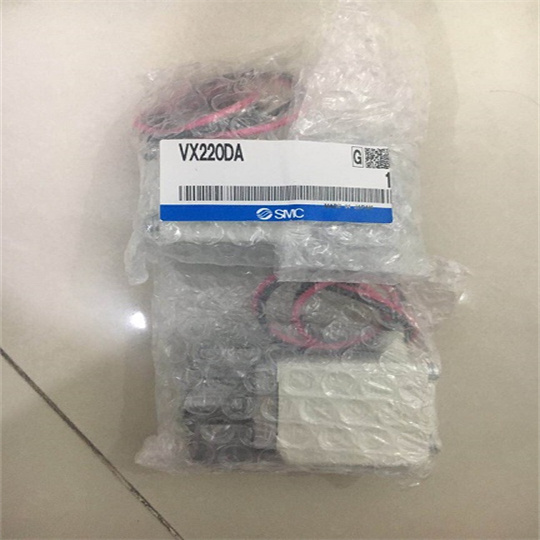

作用分析SMC电磁阀VX232DGXB
故障分析：
磁阀工作时，因介质渗入，固定阀座用的螺纹内表面易受 为严重，检修时要认真检查阀芯各部分是否被腐蚀、磨损意阀杆是否也有类似的现象，或与阀芯连接松动等。
SMC电磁阀膜片"O"形圈和其它密封垫。应检控制阀中腐蚀而使阀座松动，检查时应予注意。对高压差下工作的阀，还应检查阀座密封面是否冲坏。
阀芯是调节工作时的可动部件，受介质的冲刷、腐蚀 膜，特别是在高压差的情况下阀芯的磨损 为严重(因气蚀现片、"O"形密封垫是否老化、裂损。
SMC电磁阀的各件连接部分均为机加工完成，阀体内腔象)，应予注意。阀芯损坏严重时应进行 换，另外还应注保持铸造表
作用分析SMC电磁阀VX232DGXB
1) 功能特点
1. SMC电磁阀VX232DGXB采用直动式与先导式复合结构，在0.05MPa低压差下即可正常启闭，适配气动管路中频繁切换的工况。
2. 线圈防护等级达IP65，可在粉尘及喷水环境下稳定运行；标配LED指示灯与手动操作按钮，便于现场调试。
3. 阀体材质为铝合或不锈钢，内部密封件采用FKM（氟橡胶），耐受?20℃至+80℃介质温度，且对压缩空气、惰性气体及轻质油液兼容性强。
4. 单个阀位响应时间≤8ms（基于ISO 12238标准测试），配合DC24V驱动，能满足每分钟120次以上的切换频率需求。
5. 功耗控制在2.5W以内（DC24V工况），较传统同类产品节能约30%，降低控制柜散热压力。
6. 阀芯表面经DLC（类金刚石）涂层处理，在无润滑条件下可完成100万次以上循环寿命测试。
2) 适用范围
1. 自动化装配线气动夹爪、气缸换向控制，适用于洁净压缩空气系统（含油量≤0.1mg/m3）。
2. 制药与食品包装设备中需定期蒸汽灭菌的管路，阀体可承受134℃高温蒸汽（选配EPDM密封件）。
3. 半导体制造工艺中的氮气、氩气等惰性气体支路切换，要求泄漏率低于0.01ml/min（标准气密性检测）。
4. 汽车涂装车间喷枪气路，需耐受漆雾及清洗溶剂飞溅的环境。
5. 楼宇暖通空调末端水/气两用切换（介质为软化水或清洁气体，压力≤1.0MPa）。
3) 与其他产品对比
| 对比项目 | SMC VX232DGXB | 某品牌先导式电磁阀（A系列） | 某品牌直动式电磁阀（B系列） |
|----------|---------------|-----------------------------|-----------------------------|
| 最小工作压差 | 0.05MPa | 0.1MPa | 0MPa（直动式） |
| 响应时间 | ≤8ms | ≤15ms | ≤5ms |
| 线圈功耗 | 2.5W | 4.0W | 3.2W |
| 使用寿命 | ≥100万次 | ≥50万次 | ≥80万次 |
| 介质温度范围 | ?20~+80℃ | ?10~+60℃ | ?20~+50℃ |
| 防护等级 | IP65 | IP54 | IP40 |
| 接口尺寸 | G1/4~G3/8 | G1/4~G1/2 | G1/8~G1/4 |
4) 核心优势
1. 低压差启动能力强，可省略增压辅助回路，简化气动系统管路布局。
2. 内置消声结构，开关动作噪音低于55dB(A)（距1m），适用于安静车间。
3. 阀芯与阀座采用激光焊接工艺，消除螺纹松动风险，避免内漏。
4. 配备独立先导排气口，可外接消音器或集中排气管路，防止油雾污染环境。
5. 提供M12标准电气插头，支持带线缆预装出厂，减少现场接线工作量。
5) 选型与使用注意事项
1. 电源类型确认：DC24V线圈允许电压波动±10%，AC220V线圈需配套整流模块，不可直通直流电源。
2. 介质过滤要求：气源入口应安装5μm过滤器，防止颗粒物卡滞阀芯，导致电磁阀无法完全复位。
3. 安装方向限制：优先水平安装（线圈向上），若垂直安装，需确认阀体内部先导通道无积水风险。
4. 环境湿度控制：长期在相对湿度＞85%环境中使用时，建议每两周手动励磁一次，防止线圈受潮短路。
5. 低温工况处理：环境温度低于?10℃时，需选用加热型线圈（选件）或保持管路持续通气，防止阀内结冰。
6. 冗余配置建议：关键设备应采用双阀并联（一用一备），定期切换，避免单阀长期通电老化。
6) 常见问题解答
1. 电磁阀通电后阀芯不动作怎么办？
首先测量线圈电阻是否在标称值±10%内（如DC24V线圈电阻约230Ω），若电阻无穷大则线圈开路；其次检查膜片组件是否因异物卡住，拆下手动操作按钮强制推杆测试能否动作。
2. 如何判断电磁阀先导通道是否堵塞？
关闭气源，拆下先导阀盖，用0.3MPa压缩空气反吹先导孔，若气流明显受阻，则需清洗或更换先导组件。
3. 线圈频繁烧毁的原因有哪些？
常见原因包括：电源电压超出允许范围（如长期高于26.4V）、阀体持续通流导致线圈散热不良、或交流线圈误接直流电源。建议加装DIN导轨式过压保护器将电压稳定在24V±2%。
4. 更换密封圈后仍有微量泄漏如何排查？
检查阀座密封面是否存在划痕，使用1000目以上砂纸轻研修复；同时确认安装扭矩是否达标（通常M5螺钉拧紧力矩2.5N·m）。
