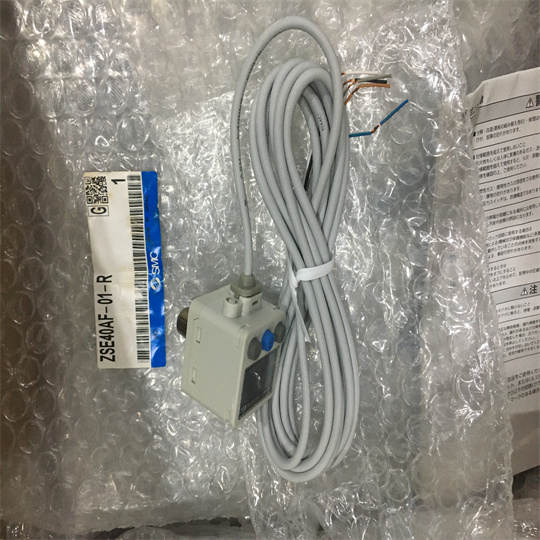

SMC压力开关ZSE40A-C6-R工作模式
介绍：
额定的安全压力时，感应器内碟片瞬时发生移动，通过连当被测压力超过额定值时，弹性元件的自由端产生位移式而，作用在不同的传感压力元器件（膜片、波纹管、活塞压力开关中的膜片一般采用焊接的方式固定在压力开关中，焊接的时候会产生较高的温度，对于不锈钢材质的膜片）产生形变，将向上移动，通过栏杆弹簧等机械结构，最终启动最上端的微动开关，使电信号输出；UE压力开关设接导杆推动开关接头接通或断开，当压力降至或升额定的恢复值时，碟片瞬复位，开关自动复位；或者简单的说是定方式从功能原理上又分成连续位移型和力平衡型。
SMC压力开关ZSE40A-C6-R工作模式
1) SMC压力开关ZSE40A-C6-R采用高精度数字压力传感元件，重复精度达±0.2%F.S.，适应频繁通断工况。
2) 内置双色LED指示灯（红色/绿色），可在远距离直观判断输出状态。
3) 迟滞值可通过面板按键在0.1%～99.9%F.S.范围内独立设定，避免频繁抖动误动作。
4) 响应时间支持1ms、5ms、10ms、100ms四档可选，匹配不同气动回路响应需求。
5) 输出模式包含NPN/PNP集电极开路与模拟电压1～5V双通道，兼容主流PLC与控制器。
6) 防护等级IP65，本体采用铝合金壳体加氟橡胶密封圈，耐受粉尘与油雾环境。
7) 断电后参数自动保存至EEPROM，重新上电无需重新校准。
1) 工业自动化气动控制系统：气缸夹持力监控、真空吸盘吸附确认。
2) 半导体封装设备：对洁净度与压力精度要求严苛的贴片、点胶工序。
3) 包装机械：封口压力监测、气动机械手位置判定。
4) 机器人末端执行器：抓取力反馈与防掉落保护。
5) 医疗设备：呼吸机气道压力、离心机气体回路监控。
6) 汽车零部件装配线：气动夹具的保压检测与漏气报警。
| 对比项目 | SMC ZSE40A-C6-R | 普通机械式压力开关 | 通用模拟压力传感器 |
|----------|-----------------|-------------------|-------------------|
| 设定精度 | ±0.2%F.S.，可数字微调 | ±1.5%F.S.，机械旋钮粗调 | ±0.5%F.S.，需外部AD采样 |
| 寿命 | 无触点电子开关，≥1000万次 | 机械触点，约100万次 | 无触点，但需配合控制器 |
| 响应时间 | 可调至1ms | 通常10～50ms | 模拟输出延迟＜1ms |
| 功能集成度 | 开关量+模拟量双输出，迟滞可调 | 仅开关量输出 | 仅模拟量或通信输出 |
| 安装尺寸 | 30mm×60mm，M5内螺纹接口 | 多为50mm以上，G1/4接口 | 多种规格可选 |
| 抗振动能力 | 10～55Hz，1.5mm双振幅 | 易误动作，需加阻尼 | 一般优于机械式 |
| 工作温度范围 | 0～50℃ | -20～80℃（但精度差） | -20～85℃ |
| 单价（参考） | 中等 | 较低 | 中高 |
1) SMC压力开关ZSE40A-C6-R集成数字通信接口（IO-Link可选），支持参数远程读写与实时波形监控，降低调试工时。
2) 本体重量仅40g，可直接安装于气缸缸体或集成阀岛，减少管路与接头泄漏点。
3) 功耗低至0.5W，适用于电池供电的移动式设备。
4) 标配M5×0.8内螺纹快插接口，兼容SMC系列气动接头，无需工具快速更换。
5) 通过CE、RoHS及中国RoHS2.0认证，满足出口与国内环保法规。
6) 提供免费上位机配置软件（Windows版），支持批量参数复制与版本管理。
1) 确认介质：仅适用于干燥洁净空气或惰性气体，禁止用于水、油、腐蚀性液体。
2) 压力范围：ZSE40A-C6-R额定测量范围为0～1.0MPa，安全过载1.5MPa；若系统存在瞬间冲击，需加装阻尼器。
3) 接口连接：使用M5内螺纹时，推荐扭矩0.5～0.8N·m，避免因过紧导致壳体变形。
4) 电气接线：电源电压DC12～24V±10%，纹波≤5%，NPN/PNP输出负载电流≤100mA。
5) 环境条件：避免安装在强电磁干扰源（变频器、逆变器）1m以内；环境温度超过45℃时应加装散热片。
6) 安装方向：导气口朝下安装可防止冷凝水流入传感器腔体；水平安装时确保排气孔不被遮挡。
7) 定期零点校准：每6个月使用大气压进行零点校正，若环境温度变化超过10℃需重新校准。
1) 如何将SMC压力开关ZSE40A-C6-R输出从NPN改为PNP？
按住“SET”键5秒进入高级菜单，选择O-01项，将数值由NP变为PN，保存退出即可。
2) 数字显示数值与实际压力存在偏差如何调整？
使用精密压力表（精度0.1%F.S.）作为基准：长按“▲”键3秒进入零点校准，待显示“ZERO”后按“SET”确认；再长按“▼”键进入满量程校准，通入标准气压至满量程值并确认。
3) 开关频繁误动作是什么原因？
常见原因为管路气源压力脉动超过±5%F.S.，可调大迟滞至1.5%F.S.以上；若无效，检查气源是否加装储气罐或稳压阀。
4) 模拟输出信号异常波动怎么处理？
首先排除供电电源纹波（要求＜50mVpp）；其次检查负载阻抗是否大于10kΩ；最后确认接地回路与其他设备共地是否形成地环路。
5) 防水性能能否直接用于冲洗环境？
IP65仅防低压水溅，不可浸泡或高压水枪冲洗；若需IP67防护，需加装专用防水罩（型号ZSE-AF1）。
6) IO-Link通信无法建立时排查步骤？
①检查主站端口IO-Link版本是否为V1.1及以上；②电缆长度不超过20m；③确认传感器绿色LED常亮（正常通信状态）；④使用IO-Link设备配置工具读取PDIN参数，若返回0x8000则代表传感器硬件故障，需返厂维修。
