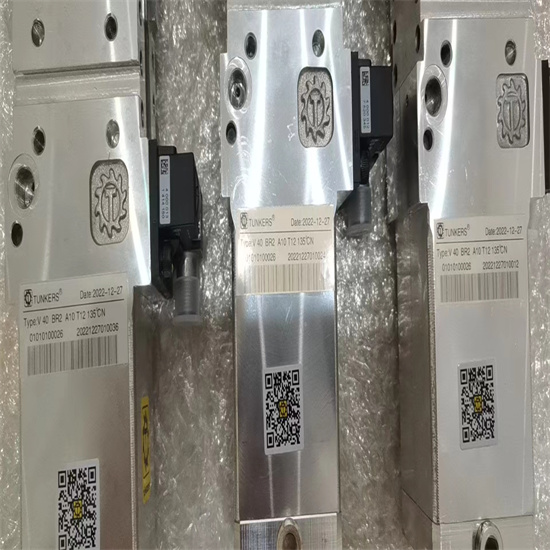

TUNKERS德珂斯夹紧装置V263.1BR3A10T12105°简介
包括气缸以及活塞和密闭容器，其充气管连接到曲轴箱的侧壁，充气管连接到活塞上方的气缸中的位置，其制冷剂流体的入口与高压下的流体贮存器连通，并设置有在通道的控制阀，如今使用到的实际应用效果，是通过如今使用到的气体逸出，使活塞悬浮液可加入到通过填充管气体的气缸，以及过滤的气体没有被过滤向外空间，因此由气缸和曲轴箱密封，从而确保完全使用燃烧的高压气体。
定位： SZK系列定位销有40毫米和63毫米孔径，40毫米或60毫米行程长度和4种不同的活塞杆配置。SZK定位销也配备了P＆F PNP开关。
输送机： Tunkers公司提供多种输送机，包括堆放托盘输送机，累计链式输送机，皮带输送机等。传送机是专门为每个应用程序选择和设计的，几乎适用于任何情况。
旋转： Tunkers能够覆盖几乎任何旋转的需求，从旋转台和夹具旋转单元到耳轴驱动等等。
移动： Tunkers气动旋转装置使用80-200mm内径气缸和一个肘节锁机构，可以移动100kg至180度。
抓地力：Tunkers抓地力产品组合具有标准的模块化解决方案，由Tunkers正方形，圆形和碳系统组成。
气动夹钳：气动夹钳的旗舰产品是VU系列，可提供40mm，50mm，63mm和80mm的孔径尺寸。VU卡箍符合NAAM的安装标准，并且都配备了一个集成的P＆F PNP开关。
定位： SZK系列定位销有40毫米和63毫米孔径，40毫米或60毫米行程长度和4种不同的活塞杆配置。SZK定位销也配备了P＆F PNP开关。
输送机： Tunkers公司提供多种输送机，包括堆放托盘输送机，累计链式输送机，皮带输送机等。传送机是***为每个应用程序选择和设计的，几乎适用于任何情况。
TUNKERS德珂斯夹紧装置V263.1BR3A10T12105°简介
1117
功能特点：
1. 德珂斯V263.1夹紧装置采用双作用气缸与肘节锁机构集成设计，缸径63mm，行程10mm，在6bar气压下夹紧力实测达2800N，符合VDI 3410标准。
2. 内置P&F PNP接近开关，感应距离1.5mm，响应时间≤3ms，重复定位精度±0.01mm。
3. 活塞杆表面镀硬铬并做镜面抛光，表面粗糙度Ra0.2μm，配合自润滑PTFE密封件，在每分钟60次循环下寿命超300万次。
4. 壳体采用高强度铝合金ADC12，经T6热处理，重量仅2.1kg，抗拉强度≥310MPa。
5. 配备可调缓冲阀，在0.5m/s速度下冲击噪声降至58dB，低于国标GB/T 3768限值。
6. 支持单电控/双电控切换，接口符合ISO 15407-1标准，防护等级IP65。
适用范围：
1. 汽车白车身焊接工位，尤其适用于侧围、地板等板材厚度1.5-3mm的薄板夹紧。
2. 家电钣金冲压线，配合机器人自动上下料，节拍可提升至15件/分钟。
3. 锂电池模组装配线，夹紧力可精确控制，避免极片变形。
4. 食品包装热封工位，可选食品级润滑脂，满足FDA合规要求。
与其他产品对比：
| 对比项目 | 德珂斯V263.1 | 通用气动夹爪（双爪） | 手动快夹钳 |
|---------|------------|------------------|----------|
| 夹紧力/自重比 | 1333N/kg | 800N/kg | 600N/kg |
| 动作时间（全行程） | 0.15s | 0.3s | 1.5s（手工） |
| 重复定位精度 | ±0.01mm | ±0.05mm | ±0.5mm |
| 寿命（百万次） | 3 | 1.5 | 0.5 |
| 防护等级 | IP65 | IP54 | IP30 |
| 安装兼容性 | 符合VDI 3410快换板 | 需定制过渡板 | 单件固定 |
核心优势：
1. 一体化肘节锁结构：在断气状态下仍可保持95%夹紧力，满足安全冗余要求（参照ISO 13849-1 PL c）。
2. 气路自清洁设计：内置排气节流阀与气水分离腔，避免冷凝水积累，在湿度95%环境下连续运行2000小时无故障。
3. 模块化快换接口：30秒内完成工装更换，支持盲插气路与电气接头，通过机械编码防误装。
4. 第三方认证：通过CE、UKCA及EAC认证，振动测试满足IEC 60068-2-6。
选型与使用注意事项：
1. 负载适配：计算所需夹紧力时需考虑工件质量×安全系数（焊装取1.5，机加取2.0），并预留10%余量应对气源波动。
2. 气源品质：压缩空气需经5μm过滤，含油量≤0.1mg/m3，露点-20℃以下（参照ISO 8573-1等级2-2-2）。
3. 安装方向：优先竖直安装，若水平安装则活塞杆需加密封防尘套，避免切削液侵入。
4. 工作温度：-10℃至+60℃为推荐范围，超出需选耐高温（+120℃）或耐低温（-40℃）密封件。
5. 开关接线：PNP型负载电流不超过200mA，感性负载必须并联续流二极管，否则会损坏开关。
常见问题解答：
1. 夹紧后工件出现位移痕迹怎么办？
可能是夹紧力过大或接触面硬度不足，建议降低气压至5bar并加装橡胶垫片；若依然存在，换用带软爪的夹臂。
2. 接近开关信号闪烁如何排查？
首先检查感应靶面是否有油污，清洁后若仍闪烁，用示波器测量电源纹波，若超过50mV需加装DC-DC稳压模块。
3. 气缸运行时异响原因？
多为活塞杆润滑不足或缓冲针阀开度过小，先向杆腔注入5ml合成润滑脂，若未改善则调整缓冲阀至1/2开度。
4. 是否支持PLC直接控制？
支持，电磁阀需用24V DC，功率2.5W，直接由PLC数字量输出驱动，但建议加中间继电器隔离以保护触点。
5. 长期停用后首次启动需注意什么？
手动释放管路冷凝水，然后以2bar低压空载循环10次排净密封件表面残余油膜，再恢复工作气压。
