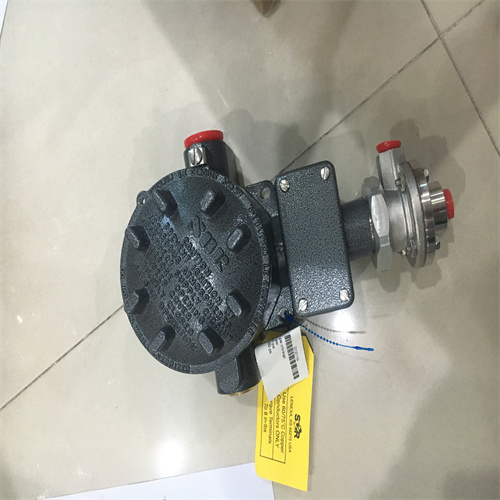

索尔SOR液位开关101NN-EE3-M4-C1A
差压开关的感压元件不同分为膜片和波纹管式，性能特点亦不同。
差压开关由感压元件的组成不同，原理不同，性能也有不同。
膜片式可以做成高静压低差压，而波纹管因为本身耐压低。
双设定点，两个独立的动作单元共用一个外壳及过程接口
工作压力30 inHg vac 到 4000 psig
0.25mm活塞行程，使用寿命长
设定点可调
触点容量可做到15amps@250VAC
迷你密封防爆型压力计
工作压力30 inHg vac 到4000 psig
紧凑的防爆型压力计
密封型动作单元
数字式一体化压力仪表（开关，变送器及现场显示仪表）（SGT）
·开关：2个独立的SPDT（Photo MOS）继点器输出
·死区分别可调，范围0.1%-100% 满量程
·常开，常闭点可自行设置
·重复性 0.1%
·显示：显示范围可达满量程的1.5倍
·12 种可选显示单位
·变送器： 两线制回路供电
·自诊断功能
·5：1 调节比
设定点可调
双点全天候型压力计
双设定点，两个独立的动作单元共用一个外壳及过程接口
工作压力30 inHg vac 到 4000 psig
0.25mm活塞行程，使用寿命长
设定点可调，且内部有调教刻度指示
标准认证的，
也有符合欧洲及中国本土标准认证的.
3.连接尺寸从1/4″到2″，连接材料有铸铝、碳钢、不锈钢及一些特殊合金.
4.内部密封材料有普通的橡胶制品、化工材料也有防腐等级高、承受温度更高、
使用寿命长的不锈钢.
5.接点的材料和容量也有很多选择.
6NN-K5-N4-F1A
6NN-K45-N4-F1A
44V-K2-N4-B1A
44V-K4-N4-B1A
44V-K5-N4-B1A
44V-K45-N4-B1A
66V-K2-N4-B1A
66V-K3-N4-B1A
66V-K5-N4-B1A
66V-K45-N4-B1A
55V-K3-N4-B1A
55V-K5-N4-B1A
55V-K45-N4-B1A
99V-K4-N4-B1A
索尔SOR液位开关101NN-EE3-M4-C1A
功能特点
1) 索尔SOR液位开关101NN-EE3-M4-C1A采用全不锈钢密封感压单元，适用于腐蚀性液体及恶劣环境下的液位监控。
2) 微动开关触点镀金处理，在低电压小电流信号回路中仍能保持稳定导通，接触电阻低于50mΩ。
3) 内置机械锁止机构，防止振动误动作，重复性误差小于满量程的0.5%。
4) 壳体防护等级达IP67，可短时浸没于1米水深30分钟，满足户外或潮湿场所安装要求。
5) 动作行程仅0.3mm，机械寿命超过100万次，降低维护频率。
6) 配备可调节设定点螺钉，每圈调节对应液位变化约2mm，支持现场无工具校准。
适用范围
1) 石油化工行业：用于储罐高低液位报警或泵联锁控制，介质包括原油、甲醇、酸碱溶液等。
2) 水处理领域：污水处理池、清水池的液位上限与下限保护，配合PLC实现自动补水/排水。
3) 制药与食品：卫生级接口可选，满足CIP/SIP清洗要求，适用于纯化水、药液罐液位监测。
4) 电力行业：锅炉汽包水位报警、凝结水箱液位控制，耐受高温蒸汽闪蒸冲击。
5) 海洋工程：海水淡化系统、压载水处理舱，抗盐雾能力通过720小时盐雾测试。
与其他产品对比
| 对比项目 | 索尔SOR液位开关101NN-EE3-M4-C1A | 普通浮球式液位开关 | 电容式液位开关 |
|----------|--------------------------------|--------------------|----------------|
| 防爆等级 | Ex d IIC T6 Gb（隔爆） | 通常不防爆或仅本安 | Ex ia IIC T4（本安） |
| 耐温范围 | -40℃～+150℃（持续） | -10℃～+80℃ | -20℃～+120℃ |
| 动作精度 | ±0.5%满量程 | 受浮力变化影响大，约±3% | ±1%满量程（介质介电常数波动时变差） |
| 介质适应性 | 可接高粘度、含颗粒介质（需配防堵式接管） | 易卡滞、易结垢 | 纯液体，含气泡或挂壁时误报 |
| 安装方式 | 侧装/顶装，法兰或螺纹连接 | 顶装为主，需足够浮力空间 | 插入式，要求罐壁绝缘 |
| 机械寿命 | >100万次 | 约10万次（浮球磨损） | 无机械运动，但电子元件寿命约5年 |
核心优势
1) 隔爆外壳采用铝合金铸造后表面环氧粉末喷涂，防爆结合面宽度大于12mm，符合GB/T 3836标准。
2) 内部分离式接线腔和感压腔，更换开关模块无需排放罐内介质，减少停机时间。
3) 可配置双刀双掷（DPDT）触点组，同时输出高位和低位报警信号，节省电缆。
4) 出厂前每台进行100%全量程压力循环测试，密封泄漏率低于1×10?? mbar·L/s。
5) 提供NACE MR0175兼容材质选项，直接用于含硫化氢的酸性油气田。
选型与使用注意事项
1) 确认介质密度：该开关动作基于静压原理，介质密度变化会影响实际液位设定点，需按实际密度计算浮力等效高度，建议密度波动小于±5%。
2) 安装方向：侧装时开关应水平安装，连杆与罐壁垂直，避免倾斜引起动作滞后。顶装时连杆长度不小于400mm以防止浪涌误动作。
3) 接线注意：隔爆型接线必须使用防爆密封接头，电缆外径与接头匹配，螺纹旋入深度不得少于6牙。
4) 设定点调整：先松开锁定螺母，用内六角扳手旋转调节杆，顺时针升高动作液位，每圈约2mm，调整后拧紧螺母并涂抹螺纹锁固胶。
5) 高温工况：介质温度高于100℃时，需加装散热片或延长安装短管，使开关本体温度不超过85℃。
常见问题解答
1) 问：该液位开关能否用于含氢氟酸的介质？
答：氢氟酸会腐蚀普通不锈钢，需选用哈氏合金C276材质的感压膜片，订货时注明介质，出厂前可做72小时浸泡试验验证。
2) 问：设定点调整后实际动作液位与标称值偏差较大是什么原因？
答：通常因罐内介质存在泡沫或湍流导致。建议在开关前加装稳流管（长度≥10倍管径），或选用带阻尼器的型号。另需检查安装角度是否偏离水平。
3) 问：防爆型开关能否直接露天安装不做防护？
答：虽防护等级IP67，但强紫外线会加速密封圈老化。建议加装遮阳罩，同时每年检查一次电缆入口密封胶泥是否干裂，必要时更换。
