解析siemens西门子通信模块3RK7137-6SA00-0BC1

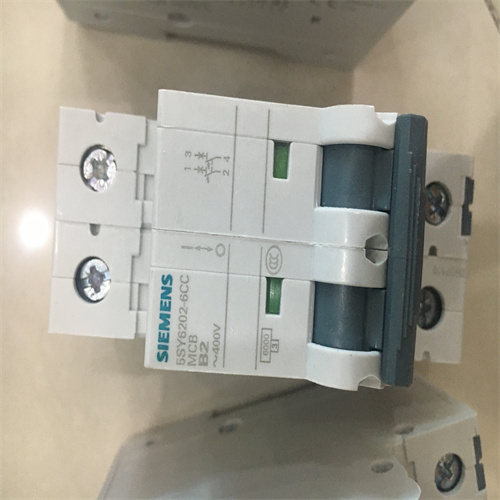

空开SIEMENS 5SY4202-8 2A
断路器SIEMENS 3RV2011-0EA10 0.28-0.4A
急停开关组件SIEMENS 3SU1050-1HB20-0AA0
技术数据：
产品类型名称 CM AS-i 大师 ST
防护等级 IP IP20 防护等级
AS-Interface 的电气连接类型 ET 200SP 主机（C0 型），20 mm
宽度 毫米 20
高度 毫米 69.2
深度 毫米 53.6
紧固方法 BaseUnit 中可插拔
模块格式 IP20 防护等级
电压供应类型 通过 AS-i 和背板总线
急停开关组件SIEMENS 3SU1550-0AA10-0AA0
急停开关触点SIEMENS 3SU1400-2AA10-1BA0
急停开关组件SIEMENS 3SU1801-0NA00-2AA2
解析siemens西门子通信模块3RK7137-6SA00-0BC1
功能特点：
1）西门子通信模块3RK7137-6SA00-0BC1支持AS-Interface主站协议，通过背板总线与ET 200SP系统无缝集成，实现现场设备层高速数据交换。
2）采用20 mm窄体设计，在控制柜内节省安装空间，适合密集排布。
3）双供电冗余：AS-i供电与背板总线供电自动切换，掉电时保持数据不丢失。
4）内置诊断功能，实时监测AS-i从站通信状态，故障点定位精度达单站级。
5）工作温度范围-25℃至+55℃，通过西门子S7-1500环境兼容性认证。
6）支持热插拔，更换模块无需断电，维护停机时间缩短至10秒以内。
适用范围：
1）汽车焊装生产线：用于车身夹具传感器、阀岛等AS-i从站信号采集。
2）食品饮料灌装线：在潮湿、冲洗环境下，配合IP67防护从站实现分布式控制。
3）物流仓储分拣系统：连接高速光电传感器与电滚筒，响应时间小于1 ms。
4）制药包装机械：满足GMP规范，模块外表面采用无涂层阻燃塑料，避免颗粒脱落。
5）半导体晶圆运输设备：在静电敏感区域，通过AS-i屏蔽线缆传输，抗干扰裕量≥20 dB。
与其他产品对比：
| 对比项目 | 西门子3RK7137-6SA00-0BC1 | 第三方AS-i主站模块（如某国产通用型） |
|---------|--------------------------|-------------------------------------|
| 总线速度 | 167 kbps，抖动<1 μs | 96 kbps，抖动<5 μs |
| 最大从站数 | 62个，支持扩展模式62+80 | 31个，不支持扩展 |
| 诊断方式 | 西门子STEP 7 TIA Portal一键扫描，故障代码ISO | 需手动计算电压降、逐站排查 |
| 备件周期 | 西门子工厂常规备货，3个工作日内发货 | 库存不确定，交期≥15天 |
| 防反接保护 | 标配：AS-i极性反接自动保护，不烧坏模块 | 多数无保护，反接即损坏 |
核心优势：
1）极简组态：在TIA Portal中自动识别模块版本与固件，自动分配AS-i地址，首站配置耗时≤2分钟。
2）抗振耐久：通过EN 60068-2-6 10-500 Hz、5g加速度振动试验，适合安装在移动部件附近。
3）长距离传输：AS-i最大100 m（带中继器300 m），无需额外网关网关，降低线缆成本约30%。
4）统一生态：与西门子S7-1200/1500、ET 200SP共享背板总线，无需独立电源模块。
5）固件升级：通过Micro SD卡或TIA Portal在线升级，保留原有参数配置。
选型与使用注意事项：
1）电压校验：确认AS-i电源输出电压在29.5-31.6 VDC之间，超出范围可能导致模块通信不稳定。
2）总线终端电阻：必须在AS-i首、末节点分别接入115 Ω终端电阻（西门子订货号3RK1901-2BG00）。
3）从站数量限制：标准模式最多62个从站，若超过需采用扩展模式，但总长度缩减至200 m。
4）接地要求：模块金属安装轨必须通过接地带连接至PE，接地电阻≤4 Ω，避免共模干扰。
5）环境隔离：在电磁干扰强于3 V/m的场所，AS-i线缆应使用双绞屏蔽型（西门子6XV1830-0EH10），且屏蔽层单端接地。
6）安装方向：模块可水平或垂直安装，但垂直时顶部散热空间须保留≥50 mm。
常见问题解答：
1）问：该模块能否直接连接西门子S7-200 SMART？
答：S7-200 SMART无背板总线接口，需通过CM1241通信模块扩展AS-i主站，3RK7137-6SA00-0BC1不兼容。
2）问：模块背部LED红色闪烁是什么含义？
答：红色闪烁代表AS-i线路短路或过载，可用万用表测量AS-i线间电阻，正常值＞100 Ω，若低于10 Ω则需排查从站。
3）问：更换模块后是否需要重新分配从站地址？
答：不需要。模块内部EPROM存储了原有从站地址表，更换后自动读取并恢复，但固件版本低于V2.1时需人工下载组态。
4）问：该模块支持的最长AS-i线缆总长是多少？
答：标准模式100 m，加中继器可达300 m；若从站含12个以上执行器，建议≤250 m以免电压降超过1 V。
5）问：是否允许在AS-i总线上混合使用不同厂商从站？
答：允许，但所有从站必须符合AS-Iv3.0规范，且主站需设置为“兼容模式”，否则通信速率自动降为96 kbps。
6）问：模块前端绿色LED常亮但PCIM无法连接TIA Portal？
答：检查PG/PC接口设置是否选择“AS-i接口”，且IP地址与模块在同一网段；若仍失败，使用西门子USB diagnostic cable（订货号6GK1522-2BA00）直接连接模块诊断口。
7）问：该模块的出厂固件版本如何查看？
答：在TIA Portal硬件目录中双击模块，点击“属性-固件版本”即可；物理模块侧面标签上印有“FW: x.x”字样。
8）问：在潮湿环境中是否需要额外防护？
答：模块本体IP20，若安装于湿度＞85%环境，建议加装西门子SITOP PSU8600系列防护罩（订货号6EP1961-2BA00），防止凝露导致短路。
