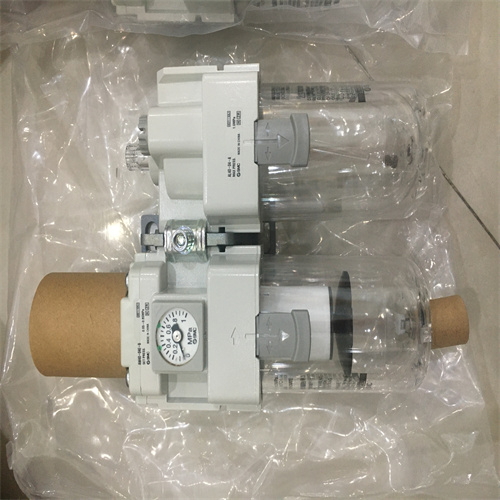

SMC过滤减压阀AW30-02B-A连接类型
产品简介：
日本SMC AW10-AW40-A 系列 模块式 过滤减压阀
型号：AW30-02B-A
●作业性提高
因滤芯和杯体的一体化，更换滤芯时，可拿在手里轻松进行
●节能减压阀 压力下降量：大改善50%
●削减维护空间 大消减46%
●提高目视确认性和安全性
用透明杯保护罩，包覆外壳
字段描述 字段取值 取值描述
主体大小 30 组合件大小
螺纹种类 - 公制螺纹(M5)/Rc
接管口径 02 1/4
可选项a B 有托架
可选项b - 无自动排水器
可选项c - 无压力表
准标准a - 0.05～0.7MPa设定，聚碳酸酯杯;X406:0.05～0.4MPa设定;X2068:0.05～0.85MPa设定
准标准b - 带排水活门，溢流型，流向:左→右，产品标牌、杯注意指示和压力表的单位表示:MPa
压力表安装角度 无
压力表连接口径 1/8
使用流体 空气
使用流体温度 -5～60 ℃
耐压试验压力 1.5 MPa
高使用压力 1 MPa
过滤精度 5 μm
杯体保护罩 标准配备(聚碳酸酯)
功能特点：
1）SMC过滤减压阀AW30-02B-A采用Rc1/4内螺纹连接端口，适配ISO标准气动接口，安装时无需额外转换接头，直接匹配1/4英寸管道系统。
2）滤杯与滤芯一体化设计，更换耗材时无需拆卸管路，单手旋转杯体即可完成替换，较传统分体结构耗时缩短约40%。
3）内置压力调节旋钮带有锁紧环，在0.05～0.85MPa设定范围内可精细调压，锁定后压力波动≤±0.02MPa，满足精密气动回路需求。
4）透明聚碳酸酯杯体外层增设金属防护罩，耐冲击等级达IK08，同时保留可视窗观察冷凝水液位，无需停机检查。
5）模块化阀体支持左侧进气右侧排气标准流向，也可通过更换端盖实现反向流道，适应不同管路布局。
6）溢流型结构在超压时自动排气，响应时间≤0.5s，保护下游元件免受高压冲击。
适用范围：
1）自动化产线气源处理单元，如装配机械手、气缸驱动系统的前端过滤与稳压。
2）洁净室环境中的气动设备，因采用无油润滑设计，避免油气污染工作区域。
3）食品包装机械的气控回路，过滤精度5μm可拦截粉尘与水分，符合GMP基本要求。
4）高频动作的电磁阀组前端，通过减压功能消除气源压力波动引起的阀芯动作不稳定。
5）实验室气动仪器，如气动夹爪、微压传感器供气，需长时间维持设定压力。
与其他产品对比：
| 对比项目 | SMC AW30-02B-A | 市场主流同口径减压阀（如Festo MS系列） |
|------------------------|----------------------------------------|------------------------------------------|
| 连接类型 | Rc1/4内螺纹，附带密封垫圈 | G1/4内螺纹，需另购转换接头 |
| 滤芯更换方式 | 杯体与滤芯一体旋出，无需工具 | 需用扳手拆卸滤杯，分离滤芯与杯体 |
| 设定压力范围 | 0.05～0.85MPa（标准型） | 0.05～0.8MPa（标准型） |
| 压力表安装 | 附带1/8接口，支持轴向或径向安装 | 多数需单独订购安装支架 |
| 防护罩材质 | 聚碳酸酯+金属护套 | 仅透明聚碳酸酯，无金属防护 |
| 重量 | 约0.45kg（含托架） | 约0.55kg（含托架） |
| 维护空间需求 | 高度减少46%，适合紧凑电控柜 | 传统结构高度占用多20%以上 |
核心优势：
1）集成式托架设计，可直接安装在标准C型槽铝或钢板上，无需额外角码，安装工时缩短约30%。
2）压力下降量较同类产品降低50%：在1.0MPa入口压力、0.6MPa设定值、500L/min流量下，实测压降仅0.08MPa，减少气源能耗。
3）透明杯体与金属护套复合结构，既防飞溅碎裂又保留目视功能，避免因误撞击导致停机停产。
4）支持-5℃低温环境使用，内置弹簧材质为不锈钢，避免低温脆断，适合冷库或无暖气管路。
5）超压保护阈值可客户定制，如需0.4MPa上限，可选用准标准X406，出厂即锁定泄压值，防止误调。
选型与使用注意事项：
1）确认气源接口螺纹制式：本型号为Rc1/4（锥螺纹），若现场为G1/4平行螺纹，需使用转换密封垫圈或生料带缠绕，避免漏气。
2）安装方向：建议水平安装且排水口朝下，若垂直安装需确保杯体朝下，否则排水活门无法正常排出冷凝水。
3）最大使用压力1.0MPa，耐压试验1.5MPa，严禁在超压状态下长期运行，否则可能损坏膜片。
4）过滤精度5μm适用于普通气动元件；若下游有精密比例阀或喷嘴，需再串联一个0.1μm精过滤器。
5）带自动排水器的变型可选（本型号无），若气源含水量大或需要无人值守，建议选择带浮子式排水阀的规格。
6）压力表接口为1/8，若需安装带压力表型号，请直接选用可选项c含压力表的版本，避免后期加装导致密封不良。
常见问题解答：
问题1：SMC过滤减压阀AW30-02B-A的连接螺纹是公制还是英制？
答：该型号接管口径为02即1/4英寸，螺纹种类为Rc（锥管内螺纹），属于英制管螺纹标准，牙型角55°，与公制M螺纹不通用。安装时需确认设备接口为Rc1/4或使用相应转换接头。
问题2：如何判断滤芯是否需要更换？
答：当发现出口流量下降超过初始值20%，或压力表指针出现持续波动（排除气源波动后），需旋开透明杯体检查滤芯颜色。若呈深褐色或表面有大量颗粒物堵塞，应旋下一体式滤芯杯总成，整体更换（型号：AW30-F03）。建议每运行2000小时更换一次。
问题3：能否用于真空回路？
答：本产品为过滤减压阀，设计流向为左进右出（正压），内部溢流阀结构仅适用于正压系统。若用于真空回路，需选用专用的SMC真空用减压阀系列（如ZPT系列），否则可能因反向压力导致膜片损坏。
