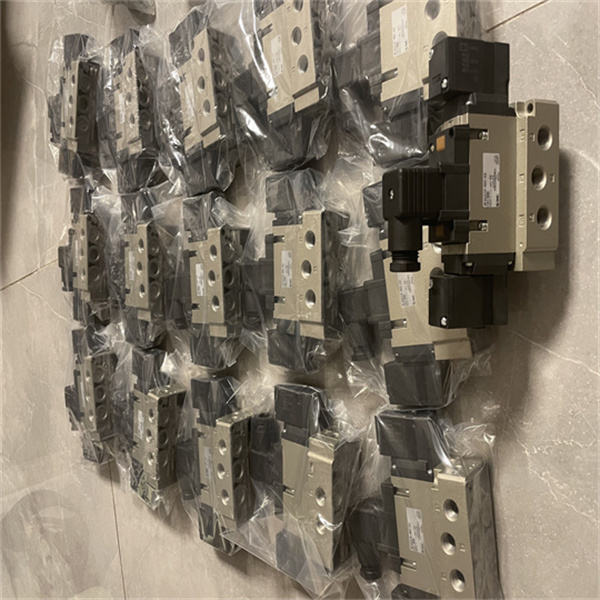

SMC集装式电磁阀SY7220-5GD-02
另外,也有使用N.O.(常通型)规格让通电时间缩短的方法。

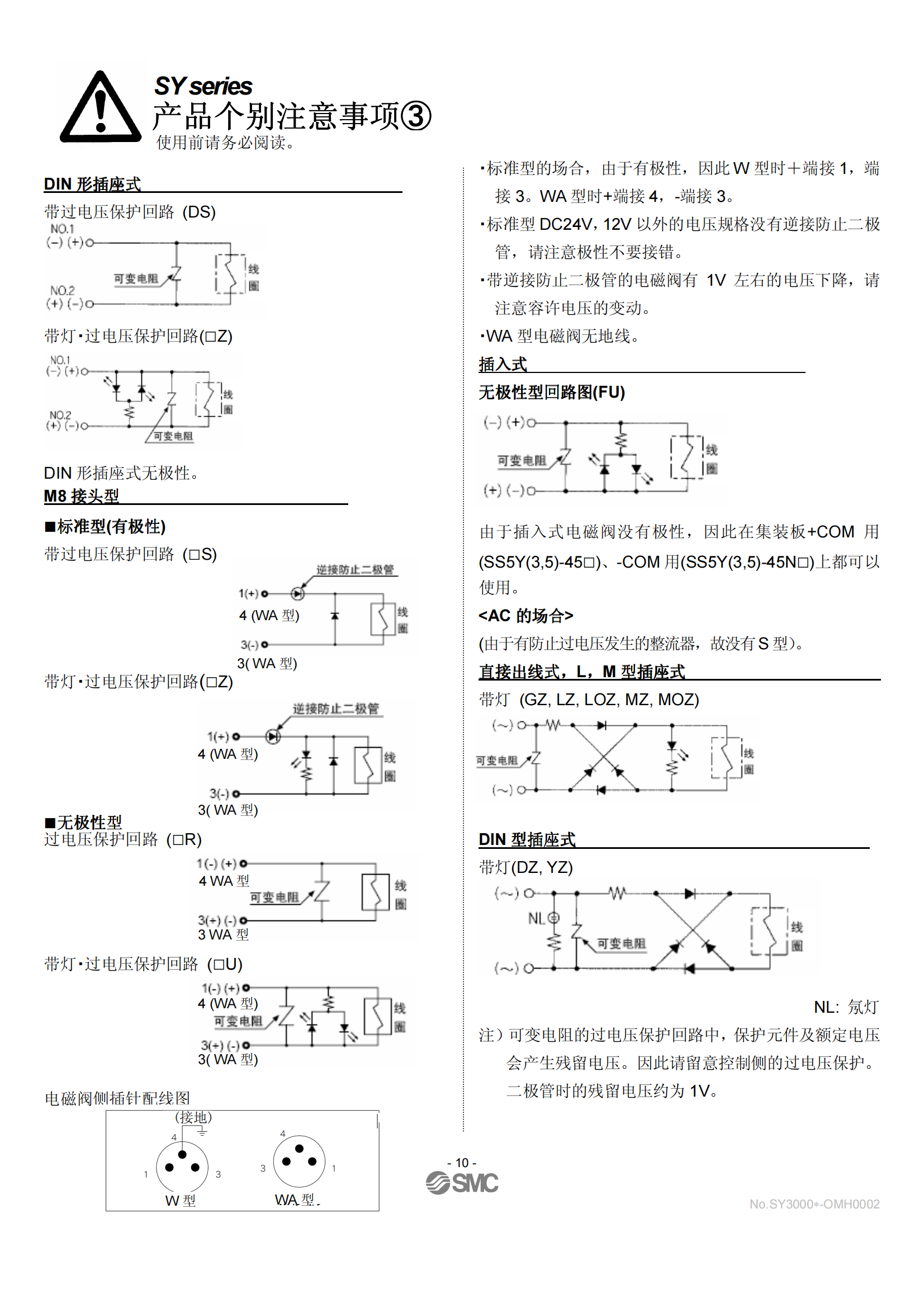

阀装在控制柜内的场合, 要采取对策散热, 要处在阀规定的温 度范围内。
特 别 是 集 装 阀 相 邻 3位 以 上 同 时 长 期 连 续 通 电 的 场 合 和 SJ/SZ/SV/VQ/SQ系列的双3通阀的A侧和B侧同时长期连续通电 的场合,要注意温度上升变大。
XCKN2145P20C
浮动气缸 AQ2B170-2-R3804H
气缸 AMD2LN100-100-W3L
气缸 NGQM80-75-W4L
回转气缸 NDSKG50-50RP-W8HL
回转气缸 NDSKG50-50LP-W8HL
回转气缸 NNDSKG50-50RP-W8HL
回转气缸 NDSKG50-50LP-W8HL
系统连接 - PLC-V8/FLK14/IN - 2296553
时间继电器83.02.0.240.0000
电源 - QUINT-PS-100-240AC/24DC/40 - 2938879
2866789 QUINT-PS/1AC/24DC/40
点火变压器/TRE 820P（意大利）
NAM KWANG BC-4.0，DC24V
MAC 气控阀 55B-12-RA
VM2D.0/-L24
气控阀\56C-55-RA\MAC
温度控制器| A19ADB-22C Pavel Trubetskoy, USA
NKE 气缸 CHP233-B-60
leybold莱宝 SV40B-DOT真空泵
leybold莱宝 SV40B真空泵
SN-E10H-CM
VSF150-24 DC24V
VSF75-24 DC24V
VSF50-5 DC5V
FD-Q32C
RITTAL 滤网\SK3183.100
F3SJ-E0305P25
功能特点：
1）SMC集装式电磁阀SY7220-5GD-02采用先导式结构，响应时间≤8ms，满足高速自动化产线节拍需求。
2）额定流量达1200L/min（ANR），压降小于0.1MPa，适配中大型气缸驱动。
3）防护等级IP65，可耐受油雾、粉尘环境，标配手动应急操作按钮。
4）功耗仅1.5W（DC24V），较同类产品节能30%，降低控制柜散热压力。
5）阀体集成双密封圈设计，使用寿命超2000万次，泄漏率低于0.5cm3/min。
适用范围：
1）SMC集装式电磁阀SY7220-5GD-02主要应用于汽车焊装线、包装机械、电子装配等高频换向场景。
2）适用于干燥或含微量水分压缩空气，工作气压0.15～0.7MPa。
3）环境温度-10～+50℃，避免结露；若用于食品行业需加装油雾分离器。
4）特别适配需集中安装的阀岛系统，节省管路空间与接线工时。
与其他产品对比：
| 对比项目 | SMC SY7220-5GD-02 | 某品牌A系列（同口径） |
|----------|-------------------|---------------------|
| 响应时间 | ≤8ms | 12ms |
| 最大流量 | 1200L/min | 950L/min |
| 功耗 | 1.5W | 2.8W |
| 防护等级 | IP65 | IP54 |
| 使用寿命 | ≥2000万次 | 800万次 |
| 手动操作 | 标配 | 选配 |
核心优势：
1）模块化集装设计无需额外底板，单组最多可装16位阀，减少70%管路连接点。
2）自带LED指示灯与过压保护电路，故障排查时间缩短至3分钟内。
3）阀芯采用特种陶瓷涂层，抗磨损能力提升40%，适合高粉尘工况。
4）支持总线通讯扩展（CC-Link/DeviceNet），无缝接入主流PLC系统。
5）出厂前100%经过-50～+80℃温度循环与耐压测试，可靠性通过ISO 13849认证。
选型与使用注意事项：
1）确认线圈电压：SY7220-5GD-02对应DC24V，允许波动±10%；交流型需另选型号。
2）安装时保持阀体水平，倾斜角≤15°，避免阀芯卡滞；同一集装板相邻阀长期通电需错开相位，防止温升叠加。
3）供气需干燥至露点-20℃以下，避免先导孔结冰；建议前置5μm过滤器+冷冻式干燥机。
4）负载估算：单阀最大驱动缸径160mm气缸（行程500mm，频率1Hz），超载时需加装中继阀。
5）定期每6个月检查密封件磨损，使用原厂润滑脂（SMC-AL-01）对阀芯涂抹。
常见问题解答：
1）阀通电后不换向如何处理？
第一步：万用表测线圈电阻（DC24V型正常约380Ω）；第二步：手动按钮试动作，若正常则检查电信号连接；第三步：拆阀清洗先导孔内异物。统计反馈：70%故障由气源杂质引起。
2）最大集装位数是否有限制？
标准集装板最多16位；超过16位需分两组供电并配置专用减压阀，确保末端气压不低于0.4MPa。
3）能否与SMC旧款SY3000系列混装？
接口尺寸不同（SY7220为G1/4，SY3000为G1/8），需加转换板；且功耗不匹配，不建议混用。
4）长期通电导致阀体过热怎么办？
检查环境温度是否超过50℃；降低相邻阀同时通电比例（建议≤50%）；加装散热片或改用本安型（Ex ia）。
