所属行业：五金> 气动元件(五金、工具)> 标准型气缸
发货地址：
产品规格：--
产品数量：10
包装说明：--
单 价：面议

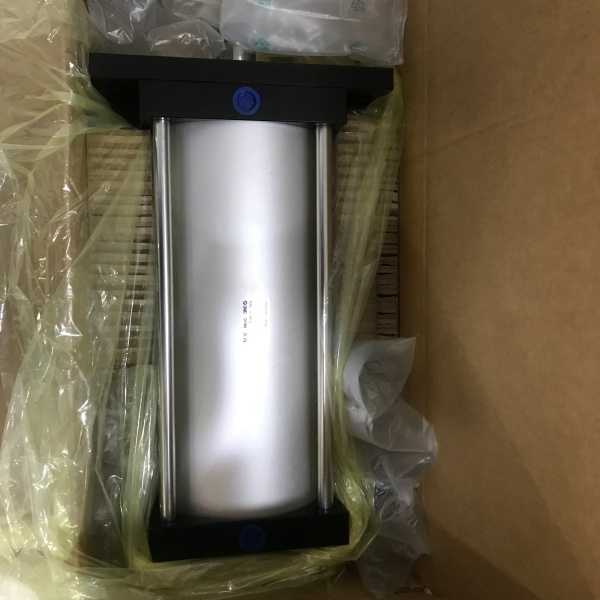

配置说明SMC标准型气缸CDS2T160-700-M9PW-XC35
单作用气缸：有弹簧压回型和弹簧压出型，结构简单、耗气量少，但缸体内弹簧缩短有效行程，活塞杆输出力随行程增大而减小，适用于行程短、对输出力和速度要求不高的场合
双作用气缸：分单活塞杆型和双活塞杆型，前进和后退都能输出力，行程末端速度较大时可设置气缓冲装置
●标准型（单杆、双杆）追加了Φ320 [New]
●追加了长行程型（Φ180～Φ320） [New]
●轻量：质量最多减小65%（39.1kg → 13.4kg）
●高刚性：允许横向负载 900N
●作业性提高：配管通口集中于轴向，配管自由度提高
（轴向集中配管型）
正常工作条件
双作用气缸有单活塞杆型和双活塞杆型。双作用气缸的活塞前进或后退都能输出力（推力或拉力）。
结构简单，行程可根据需要选择。
气缸若不带缓冲装置，当活塞运动到终端时，特别是长行程的气缸，活塞撞击端盖的力很大，容易损坏零件。
工作压力：0.4~0.6MPa
运动速度：50~1000mm/s
环境温度：560℃（带磁性开关时-1060℃）
安装关键步骤
安装前需空载试运行，并在1.5倍工作压力下试压，确认无漏气方可使用
接入管道前必须清除管内赃物，压缩空气需经25μm以上滤芯过滤
防止横向载荷（允许值为气缸推力的1/20）
缓冲气缸启动前将缓冲节流阀调至小节流量，再逐步开大
内置磁环D内置磁环
安装方式T中间耳轴型
缸径160缸径 160mm
通口螺纹的种类-Rc
气缸行程700气缸行程 700mm
气缸追记号-无防护套
行程调整标记-无
双行程标记-无双行程标记
气缸行程2-无气缸行程2
气缸追记号2-无防护套
磁性开关型号M9PW2色显示, 无触点磁性开关, 直接出线式, 带指示灯, 3线式(PNP), 横引出, 导线长0.5m, 适用电压：DC5V,12V,24V(DC4.5~28V)
磁性开关个数-2个 或 无
订制规格 XC35 带金属防尘圈
配置说明SMC标准型气缸CDS2T160-700-M9PW-XC35
