原装SMC盒型真空发生器ZH10BL-06-06详解
企业QQ：2880626087
手机：
电话： -8004
传真： -8007
邮箱： @163.com
联系人：王倩
实物图：
特征：
喷嘴直径: Φ0.5, Φ0.7, Φ1.0,
喷嘴和器体采用一体成形树脂
2种系列类型可用: 盒型 (内置消声器),直接配管型
描述：
喷嘴直径101.0mm
高真空压力L-48kPa
SUP.通口连接口径06尺寸:Φ6;形式:快换接头
VAC.通口连接口径06尺寸:Φ6;形式:快换接头
因素：
①大吸入流量qv2max的特性分析:较为的真空发
压力Pv与吸入流量之间的关系如图3所示.为获得较为理
生器的qv2max特性,要求在常用供给压力范围,qv2max处
于大值,且随着P01的变化平缓.
②吸入口处压力Pv的特性分析:较为的真空发生器的
管壁摩擦损失增大.一般管道长为管径的6---10倍较为合
理.为了减少能量损失,可在扩散管直管道的出口加一个扩
张角为6°---8°的扩张段.
③在吸入口处完全封闭的条件下,对特定条件下吸入口处
想的吸入口处压力与吸入流量的匹配关系,可设计成多级
真空发生器串联组合在一起.
④扩散管的长度应保证喷管出口的各种波系充分发展,使
扩散管道出口截面上能获得近似的均匀流动.但管道过长,
Pv特性,要求在常用供给压力范围内(P01=0.4---0.5MPa),
Pv处于小值,且随着Pv1的变化平缓.

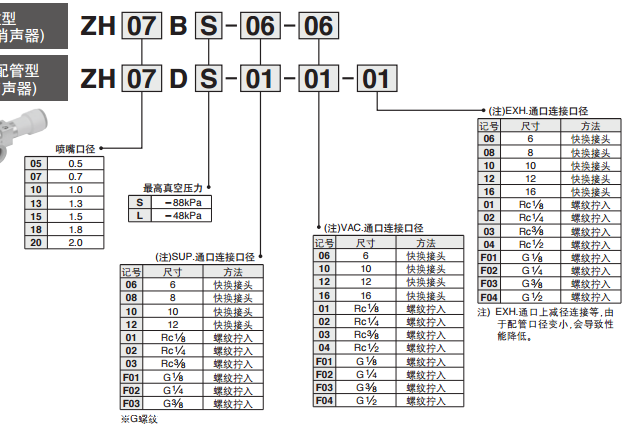

型号表示：
流量特性：
流量特性表示真空发生器的真空压力与吸入流量
的关系，若吸入流量变化，则真空压力也变化。
一般表示真空发生器标准使用压力时的关系。下
图中，Pmax为高真空压力，Qmax为大吸
入流量。关于真空压力的变化，如下述说明。
:堵住真空发生器的吸入口，成密闭状态，则吸入流量为
0，真空压力为高(Pmax)。
@打开吸入口，使空气流通(漏气)，则吸入流量增加，真空
压力降低。(P1和Q1状态)
.进一步打开吸入口，使之成为全开状态，则吸入流量变
为大(Qmax)，而真空压力趋近于0(大气压)。吸着具
有通气性的工件或有漏气性工件的场合，真空压力不
会变得太高，请注意
泄漏：
当考虑泄漏时,真空发生器的特性曲线对正确确定真空发
生器非常重要.泄漏有时是不可避免的,当有泄漏时确定真
空发生器的大小的方法如下:把名义吸入流量与泄漏流量
相加,可查出真空发生器的大小.
