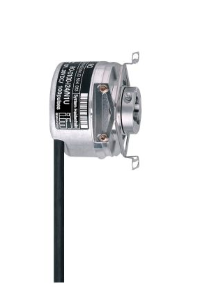

RO1378,ROP521,易福门增量式编码器
产品特征
分辨率 360 分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率
通信接口 IO-Link
应用
检测系统 磁性
应用 编码器; 速度监控器; 计数器
电气数据
工作电压公差 [%] 10
工作电压 [V] 5 DC 4.75...30 DC
电流损耗 [mA] < 120 < 350
防护等级 III
反相保护 有
旋转电气值 [U/min] 12000
输出
电气设计 TTL HTL/TTL
每个输出电流负载 [mA] 20
开关频率 [kHz] 300 1000
出厂设定
输出功能: HTL (50 mA)
短路保护 有
测量/设定范围
分辨率 360 分辨率 1...10000; (可设定参数; 出厂设定: 1024) 分辨率
开关点, SP [U/min] -9994...9999
开关点, SP [Hz] -166.6...166.7
复原点, rP [U/min] -9999...9994
复原点, rP [Hz] -166.7...166.6
预设点 1...9999
工作条件
环境温度 [°C] -40...100 -40...85
允许的相对空气湿度 [%] 98 95; (不允许冷凝)
外壳防护等级 IP 64; (在外壳: IP 67; 在轴: IP 64) IP 65; (在外壳: IP 67; 在轴: IP 65)
存储温度 [°C] -40...85
认证/测试
抗冲击
200 g
100 g
抗震
30 g
20 g
MTTF [年] 218
机械技术数据
重量 [g] 721.4 481.5
尺寸 [mm] ? 58 / L = 35.5 ? 58 / L = 56.2
原材料 铝 法兰: 铝; 外壳: 不锈钢(1.4521/444); 插头: 不锈钢(1.4401/316); 显示窗口: PEI
启动扭矩值 [Nm] 1 2
适合轴 H7
轴的安装深度 [mm] 10 27
的轴向轴 [mm] 1; (径向轴对准时值: ± 0,05 mm) 0,5
注释
说明 该产品已停产
电气连接
电缆: 6 m, PUR; 电缆长度值: 100 m; 径向的, 也可以使用轴向的
IO-Link 接插件: 1 x M12, 径向的, 也可以使用轴向的; 成型体: 不锈钢(1.4401/316); 电缆长度值: 100 m; (IO-Link: max. 20 m)
精度/偏差
度 [°] 0.1
软件/编程
参数设定 编码器; 分辨率; 转向; HTL; TTL; 速度监控器; 分辨率
接口
通信接口 IO-Link
传递类型 COM 2
IO-Link revision 1.1
SIO模式 有
处理周期小值 [ms] 2.3
显示器/操作件
显示
10段显示屏, 红色/绿色 4位数字 可设定参数
2 LED, 黄色
5 LED, 绿色
附件
附件(附送)
定子偶合器: 2
型号表
RC6010
RC6012
RC6013
RO1378
RO6063
RO6342
RO6343
RO6344
RO6345
RO6346
RO6348
RO6349
RO6350
RO6351
RO6352
RO6355
RO6357
RO6359
RP1010
RP1013
RO6305
RO6316
RO6328
RO6337
RO6339
RO6341
RP1320
RP1410
RP1413
RP6010
RP6011
RP6012
RP6013
